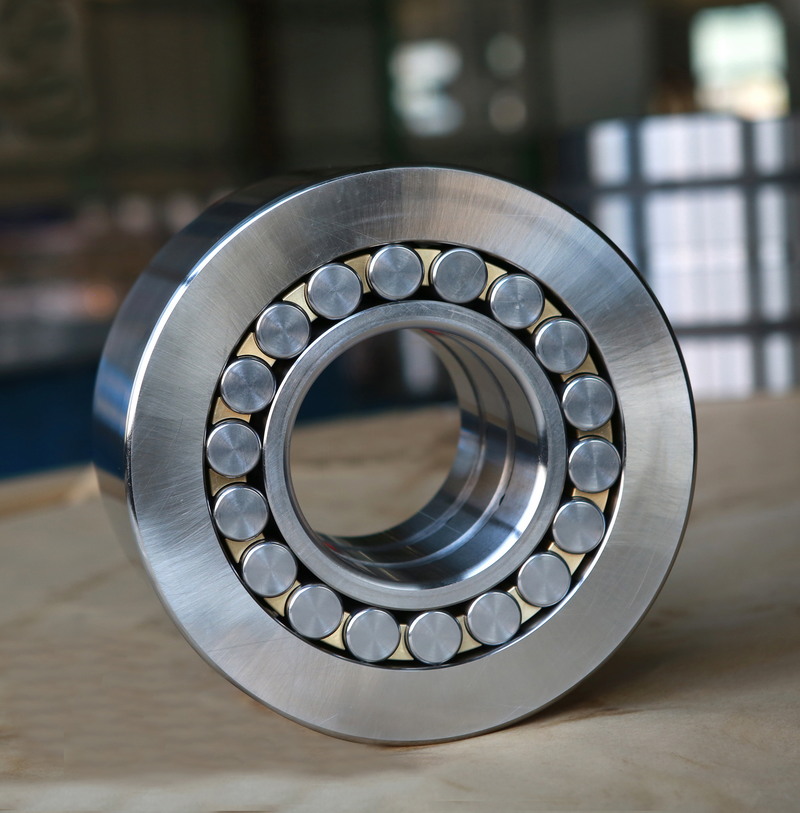

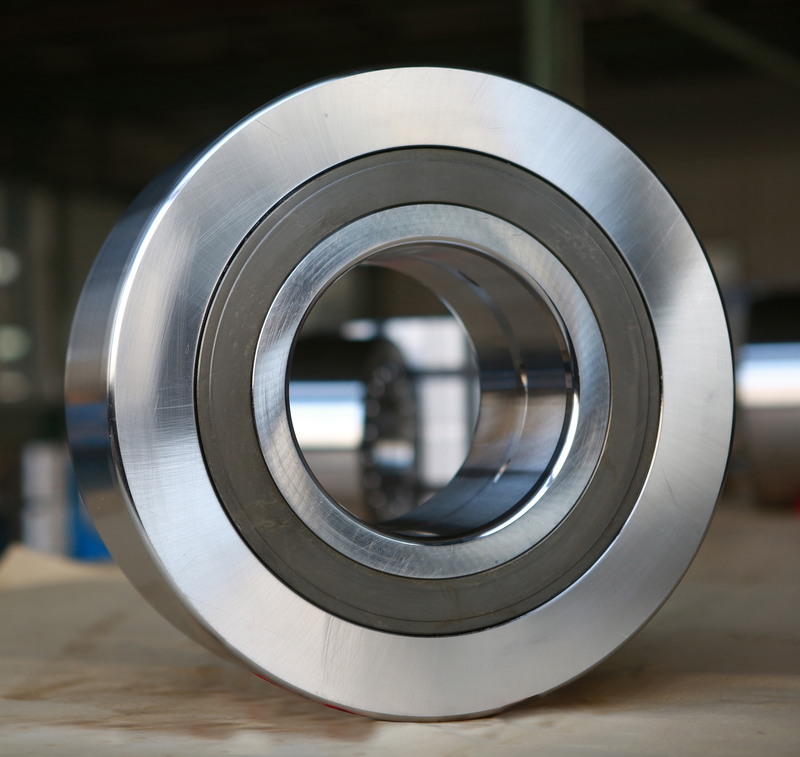

背襯軸承

背襯軸承專用于12輥、20輥、Z-High、S-High等多輥軋機上。多輥冷軋機廣泛用于鋼和有色金屬高精度薄板帶材的軋制。在軋機中軸承本身直接在支撐軸上作為支撐輥使用，幾個背襯軸承由支撐座架分開彼此相鄰布置，這樣的布置滿足了載荷分布的要求。軸承當軋輥用，軸承外圈的壁厚就要做到比普通軸承壁厚大的很多。

根據設計形式不同，背襯軸承可以承受高的徑向載荷，也可同時承受高的徑向和通過相鄰的結構傳遞到機架上的軸向載荷。

帶材軋制的質量，不僅取決于整個支撐軸系的彎曲剛度，更取決于每個背襯軸承的截面高度公差、運行精度和外圈外表面的表面質量。

背襯軸承按照嚴格的公差要求制造，優于P4的運行精度；軸承截面高度分組，分成3到7個公差組別，每個組別公差范圍3到5微米

這些特殊性能有效的保證了軋制產品的表面質量和平面度。最終，帶材被經濟地加工到非常好的厚度公差，并得到最優的表面質量。

在高負荷下，為做到高精度，軸承盡可能大地設計額定負荷，并進行高精度的制作。

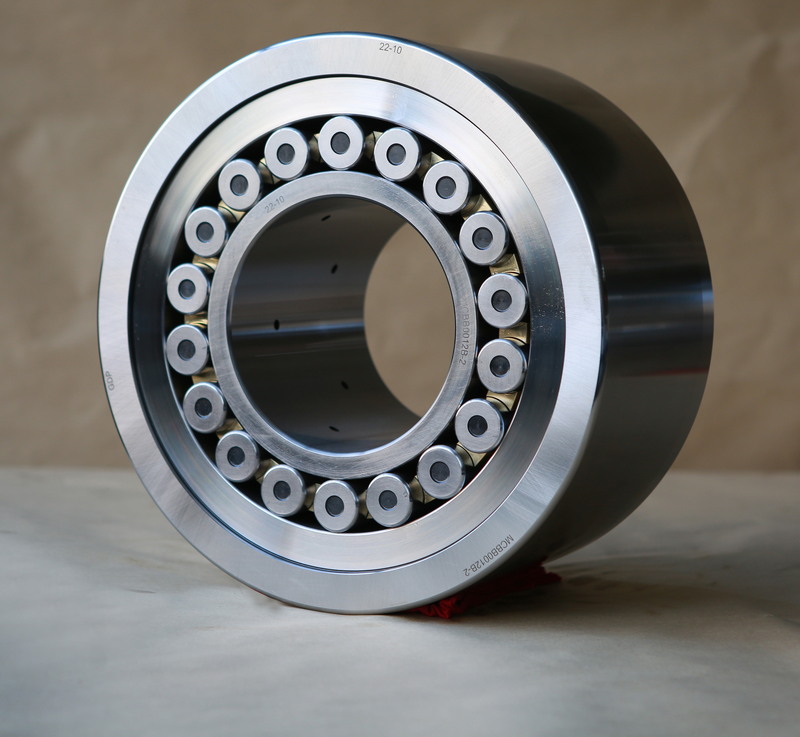

軸承結構形式主要有圓柱滾子軸承、圓錐滾子軸承、調心滾子軸承及滾針軸承等，但被使用最多的是圓柱滾子軸承。

用于承受高載荷，可承受較高的軋制速度，根據運行狀況可達1000m/mi

用于軋制電力工業用硅鋼片，汽車工業用優質薄板，鍍層板及不銹鋼板等技術附加值高的薄板在多輥軋機上，

另外，直接與軋輥接觸的外圈外徑面粗糙時，只要對外經進行一定量的修磨，就可以再度使用。
