圓錐滾子軸承

圓錐滾子軸承屬于分離型軸承，是由圓錐滾道內圈、圓錐滾子和保持架組裝一起為內圈組件和外圈構成。內圈組件和外圈實現分別安裝，可以很方便地安裝在軸徑和軸承座上。

結構設計上使得內圈滾道面、外圈滾道面以及滾子滾動面的各圓錐面的頂點相交于軸承中心線上的一點，實現純滾動。

圓錐滾子軸承主要用來承受徑向負荷、單向軸向負荷及以徑向負荷為主的徑向與軸向聯合負荷。外滾道和軸承中心線之間的夾角越大，也就是接觸角α越大，承受軸向負荷能力越大。

對于給定的內徑，可以選用不同系列尺寸的軸承來滿足不同負荷的要求。

圓錐滾子軸承有單列、雙列和四列圓錐滾子軸承等不同的結構形式。

圓錐滾子軸承除了公制系列外、還有英制系列，公制系列的代號和尺寸符合ISO標準規定，英制系列符合AFBMA 標準規定。

圓錐滾子軸承一般采用鋼板沖壓保持架，但尺寸較大時亦采用鋼制支柱實體保持架。

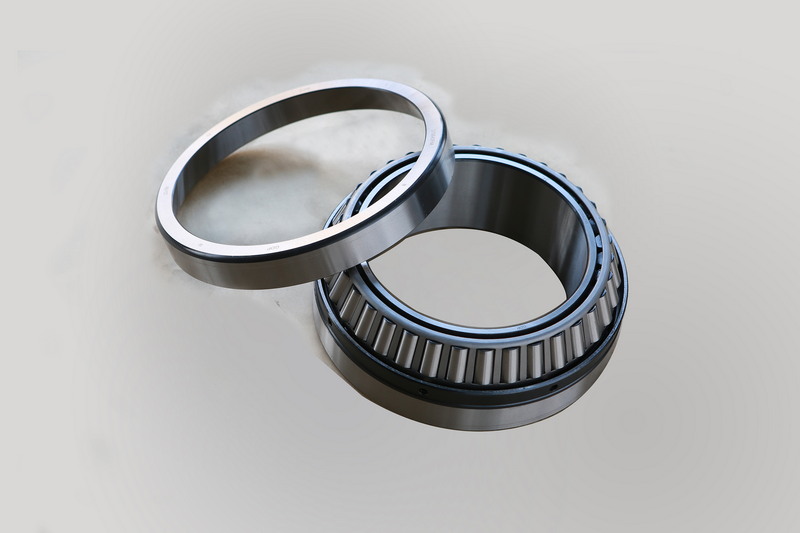

單列圓錐滾子軸承

單列圓錐滾子軸承可以承受一個方向的軸向負荷。并能限制軸或外殼一個方向的軸向位移。在只承受徑向力時，軸承內部產生的軸向分力也須加以平衡，通常在兩個支承中采用兩個相同結構的單列圓錐滾子軸承成對安裝使用。

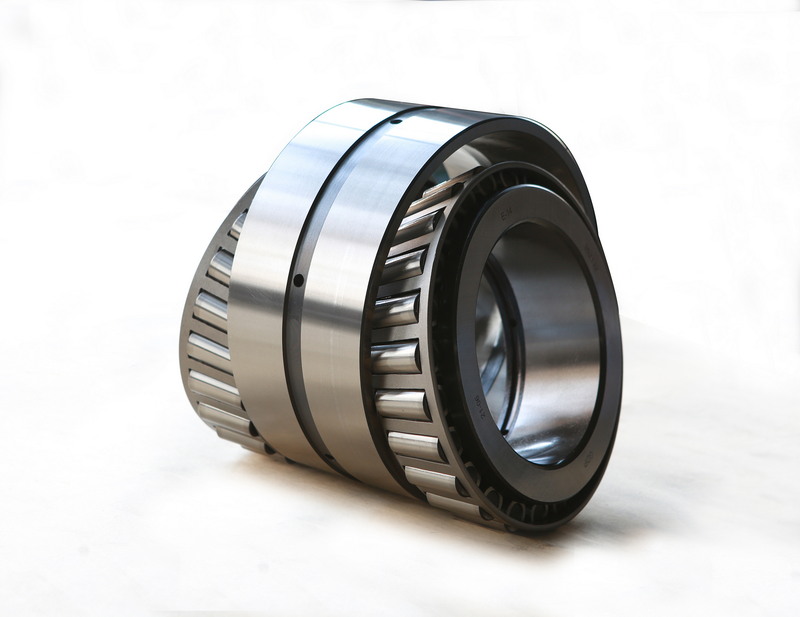

雙列圓錐滾子軸承

可以承受以徑向負荷為主的徑向、軸向聯合負荷，并可承受雙向軸向負荷，可限制軸或軸承座兩個方向的軸向位移。這類軸承一般適用于中、低速場合。

按兩列接觸角方向有分為雙列外向型的TDO結構和雙列內向型的TDI結構圓錐滾子軸承

在軋鋼機軋輥中四列圓柱滾子軸承、四列圓錐滾子軸承、油膜軸承或存在竄輥或交叉軋制的系統中，通常配用大錐角雙列內向型的TDI來限制軸承座位置。外圈和內圈采用間隙配合安裝，內圈通過鍵聯接到軸上，以防止內圈在輥徑上旋轉和磨損。

    雙列外向型的TDO結構，一般用在立輥軋機上。

四列圓錐滾子軸承

四列圓錐滾子軸承是由圓錐滾道內圈和圓錐滾子，保持架組成，內圈組件和外圈可分離。

可以承受以徑向負荷為主的徑向、軸向聯合負荷，并可承受雙向軸向符合，可限制軸或軸承座兩個方向的軸向位移。但比雙列圓錐滾子軸承承受徑向負荷的能力更大，極限轉速較低。

四列圓錐滾子軸承保持架多采用鋼板沖壓式，但外徑大于650mm的特大型軸承則采用滾子有支柱孔的支柱焊接結構的保持架。

四列圓錐滾子軸承中小型的尺寸均采用軸承鋼制造，大型的四列圓錐滾子軸承使用滲碳鋼制造。

四列圓錐滾子軸承每一套都標有共同的生產編號及顯示其組裝順序的對位號，安裝時應嚴格執行，避免零件順序安裝錯誤，出現的軸承游隙過小而引起燒結，或游隙過大，因負荷圈減小而造成疲勞壽命縮短，所以，安裝是必須充分注意。

軸承帶雙面密封的四列圓錐滾子軸承，得到廣泛使用。

為了便于安裝、拆卸，這種型式的軸承用間隙配合安裝在軋輥輥徑上。

適用于承受重負荷與沖擊負荷。軸承允許轉速不高，主要用于軋鋼機的軋輥軸承。
